TST3000系列整机采用PC上插AD卡的结构形式。工作原理为同步并行设计，系统由统一时
序控制器控制采集,每一通道都是独立的AD和缓存，因此系统参数及技术指标的变化与通道无关。
工作方式：采集-处理-再采集-再处理
作为动态分析仪， TST3000系列主要是利用它较深的缓冲器，存储足够的数据以供处理只
用。连接不同的传感器和放大器。 TST3000系列可测量瞬态压力、振动位移、速度、加速度、
电流、电压、放电量等参数。
产品特点
u适合瞬态信号捕捉，内触发、外触发、手动触发多种触发，正/负延时。
u采用多层板技术和表贴工艺，有效提高信噪比。
u使用大规模可编程逻辑器件，以及大量的表贴器件，提高系统集成度和可靠性。
u每个通道在统一采样时钟及采样控制器下工作，保证通道间相位一致性。
uDAP3.x系统软件配合使用,全中文界面，方便实现采集/显示/处理/输出等强大功能。

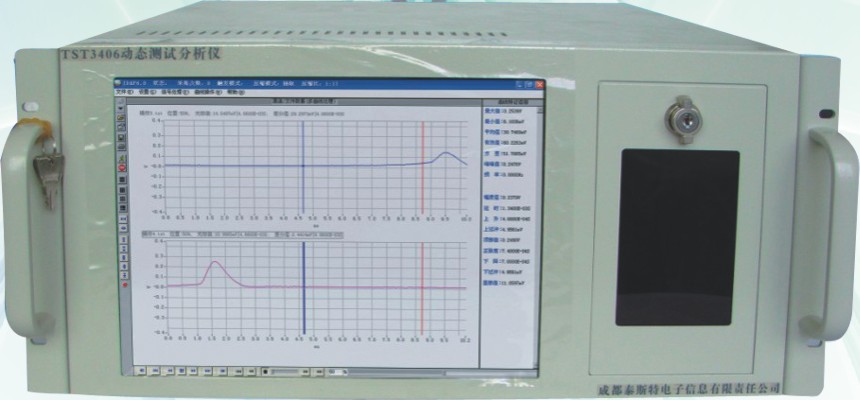

| 一体化工作站。内置TFT液晶显示器，键盘鼠标外接。 | |

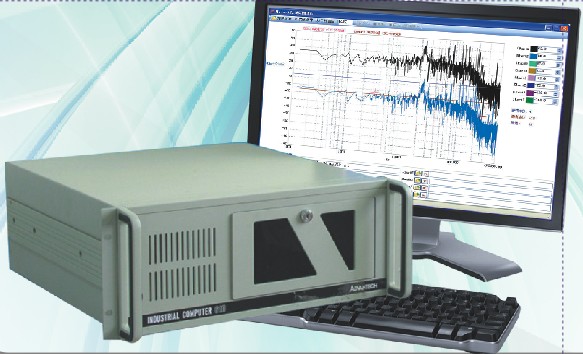

分体式 |
| 主机箱为工业用计算机，显示器、键盘鼠标外接，可上19标准机柜。 特点：通道配置灵活，符合普通计算机操作习惯，适合不需要经常搬动的场合。 |

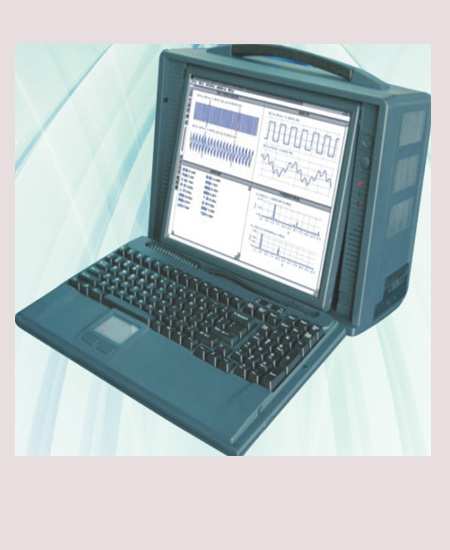

便携型 |
| 工业用/军用便携式工控机箱，内置FTF液晶显示器，自带键盘和PS/2触摸式鼠标、拉杆包装箱。特点：携带方便，特别适合于通道数不太多，外场试验较多的用户。 |
技术指标
指标/型号 | TST3104 | TST3106 | TST3206 | TST3406 |
采样率 | 10Hz～100KHz 多档可调 | 500Hz～10MHz 多档可调 | 500Hz～20MHz 多档可调 | 500Hz～40MHz 多档可调 |
AD精度 | 16bit | 12bit | 12bit | 12bit |
量程 | ±100mV～±20V，8档程控可调 | |||
触发方式 | 内触发、外触发、手动触发 | |||
存储深度 | 4M样点/CH（可扩展为8M/16M/32M） | |||
通道隔离度 | -100dB | -90dB | -90dB | -100dB |
输入信号 | ±0.05%(FS) | ±0.3%(FS) | ±0.3%(FS) | ±0.3%(FS) |
通道数 | 4CH～32CH/台（可多台级联） | |||
